فروش کلید مینیاتوری شرکت F&G اف و جی در تهران برق و صنعت بین الملل

برق و صنعت بین الملل تامین کننده محصولات اف جی (F&G) است

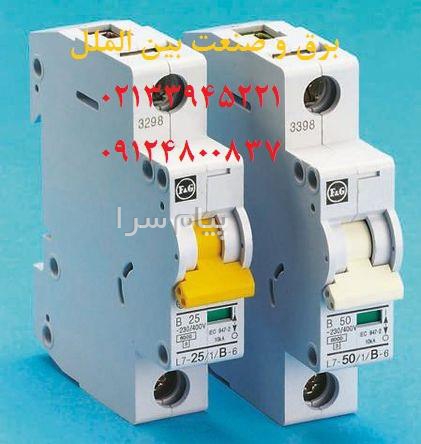

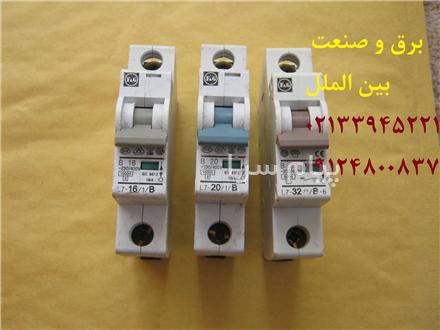

کلید های مینیاتوری شرکت F&G در دو حالت AC و DC و با قدرت قطع 15 الی 25KA در سه تیپ A,B,C موجود می باشد.

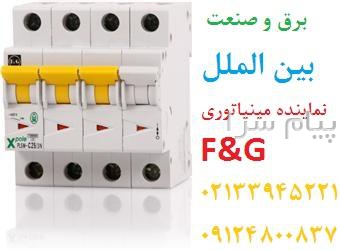

کلید های مینیاتوری AC در مدل های تکفاز و تکفاز با نول ، 2فاز و 2 فاز ، 3 فاز و 3 فاز با نول و 4 فاز می باشد.
کلیدهای مینیاتوری DC در مدل های تکفاز و 2 فاز در آمپر های 2 ، 4 ، 46-40 ، 50 می باشد.
همچنین کلید های مینیاتوری AC طبق جدول زیر موجود می باشد
AMP/POLE 2,3 4 40-6 50 63
1P
1+NP
2P
3P
3+NP
4P
کلیه محصولات دارای ضمانت 5 ساله بدون قید و شرط می باشد.
کلیدهای مینیاتوری جریان مستقیم ( MCB-DC)
کلیدهای مینیاتوری جریان مستقیم (MCB-DC) شرکت اف اند جی در دو تیپروشنایی (B) ، موتوری (C) در انواع تک پل و دو پل تولید می شوندو قادرند تا ولتاژ 250 ولت DC ( برای هر پل )را تحمل کنند. ساختار این کلید طوری طراحی شده است که ضمن قطع مدار با ایجاد میدانمغناطیسی مناسب از آسیب دیدن کنتاکتها جلوگیری کند .
کلیدهای مینیاتوری جریان مستقیم ( MCB-DC ) علاوه بر داشتن مگنت طبیعی دارای رلهمگنتیک مخصوص جهت کار در جریان مستقیم می باشد ، بنابراین می توان از کلیدهای DC در مدار AC نیز استفاده کرد . اما از کلیدهای AC در مدار DC تحت هیچ شرایطی نمی توان استفاده کرد و خطراتی همچون عدم قطع در زمان اتصال کوتاه ( ناشی از جوش خوردنکنتاکتها ) را دربردارد همچنین این امر در اضافه بارها باعث سوختن تدریجیکنتاکت و در نتیجه اتصال نامناسب کنتاکت ثابت و متحرک و ایجاد حرارت می شود .علاوه بر دلایل فوق به علت عدم ایجاد محدود شوندگی در جریانهای اتصال کوتاه درکلید ACاستفادهشده در مدار DC عمر دستگاهها ،تجهیزات و سیم کشی ها کوتاهتر می شود.
کلیدهای مینیاتوری
جریان متناوب ( MCB-AC)
استفاده از وسایل حفاظتی در یک مدار جهت جلوگیری از خطراتی نظیر آتش سوزی ،اضافه بار و اتصال کوتاه ناشی از خطای
اتفاق افتاده در سیستم الزامی است یکی از این وسایل که بواسطه خصوصیات منحصر بفردیهمچون قابل استفاده بودن بعد از هر بار قطع، قطع همزمان سه فاز و غیره امروزه مورداستفاده زیادی دارد کلیدهای قطع خودکار ، یا مینیاتوری می باشد که معمولاً در دو
نوع AC و DC تولید میگردد.
کلیدهای مینیاتوری جریان متناوب (MCB-AC) شرکت اف اند
جی در سه تیپ روشنایی (B) ، موتوری (C) و موتوری سخت(D)در انواع تک پل ، تک پل با نول (1P+N) ، دو پل ، سه پل ، سه پل با نول (3P+N) وچهار پل تولید می شوند.
درحال حاضر دو استاندارد جهانی IEC/EN 60898 و IEC/EN 60947-2 در کارخانه هایمعتبر و سازنده کلیدهای مینیاتوری مورد استفاده قرار می گیرد . در کشور ما نیزبرای کلیدهای مینیاتوری استاندارد ملی به شماره 2611 تدوین شده که شالوده استاندارد IEC/EN60898 می باشد.
باید توجه داشت که از کلیدهای AC در مدار DC تحت هیچ شرایطینمی توان استفاده کرد و خطراتی همچون عدم قطع در زمان اتصال کوتاه ( ناشی از جوشخوردن کنتاکتها ) را دربردارد ، همچنین این امر در اضافه بارها باعث سوختن تدریجیکنتاکت و در نتیجه اتصال نامناسب کنتاکت ثابت و متحرک و ایجاد حرارت می شود .علاوه بر دلایل فوق به علت عدم ایجاد محدود شوندگی در جریانهای اتصال کوتاه درکلید ACاستفاده شده در مدار DC دستگاهها ،تجهیزات و سیم کشی ها کوتاهتر می شود .
کلیدهای ترکیبیمینیاتوری و جریان نشتی RCBO
(Devices Combined RCD/MCB)
این نوع کلیدها, ترکیبی از کلیدهای جریان نشتی و مینیاتوری تک فاز با نول می‌باشند که علاوه بر قطع مدار در اثر نشت جریان با قطع مدار در زمان اتصال کوتاه و اضافه بار ، ازبروزخطرات احتمالی جلوگیری می‌نماید ، بدین ترتیب این وسیله دارای عملکرد مشترک کلیدهای جریان نشتی و مینیاتوری بوده و نیازی به استفاده از کلیدهای مینیاتوری و کلیدهای جریان نشتیبصورت جداگانه نمی باشد.
کلیدهای ترکیبی مینیاتوری و جریان نشتی شرکت اف اند جی از جریان 2 الی 40 آمپر در نوع تکفازو نول در دو تیپ روشنائی و موتوری با حساسیتهای 10 الی 300 میلی آمپر تولید و عرضه
می گردد.
کلیدهای جریان نشتی )پسماند جریان(
Residual Current Devices
شرکت F&G ایران تولید کننده کلیدهای جریان نشتی (RCD)درخاورمیانه ، برای جلوگیری از آتش سوزیها و خطرات ناشی از نشت جریان برق، استفاده ازکلیدهای پسماند جریان ( RCD ) را به شما پیشنهاد مینماید.
این وسیله وظیفه قطعمدار درزمان نشت جریان ناشی از نقص عایق در وسایل الکتریکی یا سیستم سیم کشیساختمان و تماسمستقیم یا غیر مستقیم فرد با سیم فاز و بدنه لوازم برقی که دارایولتاژ می باشند را برعهده دارد.
اساس کارکلیدهای جریان نشتی ، ‌مقایسه جریان ورودی با جریان خروجی کلید می باشد به طوری که اگرجریان نشتی در مداریکه کلید در آن واقع شده است بیشتر از80درصد حسـاسیت کلیـد باشدکلید عمل کـرده و جـریان ورودی و در نتیـجه مـدار را قـطع می کند از این رو علاوهبر جلوگیری از بروز حادثه عامل موثری برای جلوگیریاز اتلاف انرژی می باشد.
کلیدهای
جریان نشتی )پسماندجریان) شرکت اف اند جی جهت مصارف خانگی و صنعتی ازجریان16الی 125آمپردرانواع
دوپل وچهارپل با حساسیتهای 10 ،30، 100،300، 500و1000میلی آمپرتولید و عرضه می شود، کلیدهای جریان نشتی که در واحدهای مسکونی مورد استفاده قرارمی گیرند باید دارای قابلیت قطع جریان نشتی کمتر یا مساوی 30 میلی آمپر را داشتهباشند و از کلیدهایی با قابلیت قطع جریان نشتی بالاتر (100 میلی آمپرتا 1آمپر) جهت مصارف صنعتی( استفاده می شود.
کلید فیوزمینیاتوری
Fuse Disconnector &Fuse switch Disconnector
فیوز
وسیله ای برای محافظت از مدار در برابر اضافه جریان است.این وسیله دارای یک رشته فلزی است کهدرصورت عبور جریان معین از آن گرم شده وقطع می شود. انتخاب فیوز مناسب یکی ازمهمترین قسمتها در طراحی سیستم توزیع برق می باشد. که این
انتخاب باید با توجه به سیم کشی و دستگاههای موجود در سیستم باشد.
مشخصات فیوز:
هر نوع فیوز دارای مشخصاتجریان - زمان است که مدت زمان لازم برای قطع فیوز را تعیین می کند و معمولاًفیوزها به دو دسته
تندکار(B) و کندکار (C) تقسیم می شوند.
فیوزهای
کندکار میتواننداضافه جریانهای گذرا را در زمان راه اندازی تحمل کنند ولی در صورت ادامهاضافه جریان مدار رقطع می کنند ولیکن فیوزهای تندکار به محض رسیدن جریان به مقداربالاتر از جریاننامی، مدار را قطع می کند.
یکی دیگراز مشخصات فیوز ،قدرت قطع آن است که حداکثر جریانی است که فیوز می تواند آن را با امنیت کاملو در زمان معین تحمل
نماید. این جریان باید بیشتر از حداکثر جریان اتصال کوتاه نامیآن نباشد.
تفاوت فیوز مینیاتوری با کلیدمینیاتوری:
فیوزهامعمولاً سادهتر از کلید های مینیاتوری می باشند ولی باید بعد از هر بار قطع فشنگ آن تعویض شود.فیوزهای محدودکننده جریان به شکل سریع از خود عکس العمل نشان می دهند و از آنهابرای پشتیبانی و حفاظت از کلید های اتوماتیک و مینیاتوری استفاده میشود.
کلید مینیاتوری
از آنجا که کلید فیوزهای مینیاتوری به عنوان یکی از قطع کننده های مدار امروزه در بیشتر خانه ها و دستگاههای حساس جهت محا فظت و ایمنی افراد و دستگاهها درمقابل جریانها ی اضافه بار و اتصال کوتاه به کار می روند .
ساختارکلی کلید مینیاتوری به شرح ذیل می باشد :
1- پوسته :
کلیه قسمتهای کلید مینیاتوری درون آن قرار می گیرند و باید از مواد عایق با حداقل ولتاژ 2500 ولت و غیر قابل شعله ور شدن با مقاومت حرارتی 960 درجه سانتیگراد باشد. به طور معمول از با کالیت،ملامین یا نوع خاصی از پلی آمید الیافدار می باشد . در نوع غیر استاندارد آن از مواد پلاستیک ساده و یا آسیابی تهیه می شود که مقاومت مناسب در مقابل حرارت ناشی از عبور جریان و جرقه ناشی از قطع و وصل را ندارد و عمدتاً دارای بوی خاصی هستند که میتوان آن را از انواع دیگر تفکیک نمود.
2 – مگنت :
از سیم پیچ مسی ، هسته مرکزی ثابت و متحرک از جنس مواد فرومغناطیس ، فنر، اتصالات و ... تشکیل شده است که در برابر جریان های چند برابر جریان نامی کلید ( با توجه به تیپ کلید که روشنایی یا موتوری یا موتوری سخت باشد از 3 برابر تا 20 برابر جریان نامی می باشد ) و یا اتصال کوتاه واکنش نشان می دهد و باعث قطع فوری و آنی کلید میگردد . در کلید مینیاتوری های استاندارد برای هر جریان نامی ، مگنت خاص خود را دارد .
3 - دستگیره کلید :
وسیله ای برای قرار دادن کلید مینیاتوری در حالت قطع و یا وصل می باشد .
4 - بی متال :
رله اضافه بار به کار رفته در کلیدهای مینیاتوری یک نوع بی متال است که در زمان تولید کلید مینیاتوری بوسیله یک پیچ ، جریان نامی دقیق کلید تنظیم و توسط کارخانه لاک می شود. این رله کار قطع مدار را در برابر اضافه بار بر عهده دارد .
5 - جرقه گیر :
از صفحات فلزی موازی هم تشکیل شده است که توسط لایه ای عایق از هم جدا شده اند و در زمان قطع با تقسیم جرقه به جرقه های کو چک از جرقه های خطرناک و ایجاد صدا و گرمای زیاد جلوگیری می کند . معمولاً در کلیدهای بی کیفیت و ارزان قیمت ، این قطعه وجود ندارد که شاید ساده ترین یا ابتدایی ترین راه شناسایی این موضوع ، وزن کم کلید می باشد .
6 - فنرها و اتصالات :
این اجزا باید از توان مکانیکی و ساختار خ
