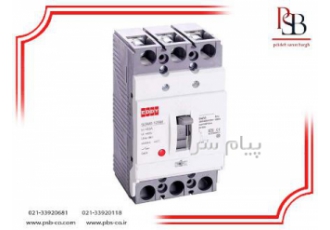

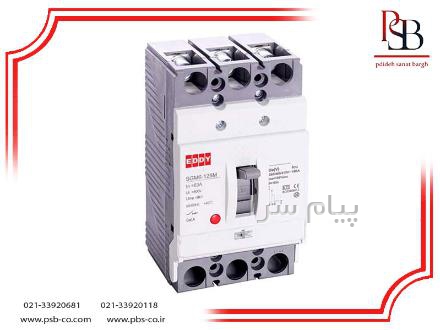

کلید اتوماتیک غیر قابل تنظیم EDDY در تهران رنج جریان کلید اتوماتیک کلید

رنج جریان کلید اتوماتیک

کلید کمپکت که گاها آن را با نام کلید اتومات نیز می ‌شناسند، در رنج های وسیعی از جریان استاندارد شده، طراحی و تولید می ‌شود و برای این منظور می ‌توانید آنها را در رنج جریان 20 الی 1600 آمپر شاهد باشید. از طرفی در مدل ‌های ترمو مگنتیک، این توانایی تعریف شده است که جریان های اتصال کوتاه تا 5۰ کیلو آمپر را قطع نمود. مادامیکه هیچ آسیبی متوجه آنها نشده باشد.
عمده مکان تعریف شده به جهت استفاده از انواع کلید کمپکت، غالباً در سیستم های پایین دست شبکه های توزیع در مجاورت مصرف کننده های نهایی می باشد. برای این منظور در ابتدای ورودی تابلو های صنعتی به عنوان کلید های اصلی و یا در خروجی تابلو های توزیع شهری با عنوان بریکر نهایی مورد استفاده قرار می ‌گیرند.

کلید اتوماتیک
کلید اتوماتیک کمپکت با نام اختصاری MCCB برگرفته از سرنام عبارت Molded Case Circuit Breaker، یک نوع بریکر قابل قطع زیر بار است که جهت حفاظت اتصال کوتاه و اضافه بار در موتورها و سیستم روشنایی، صنعتی و مصرف کننده های دیگر استفاده می شوند، به عبارت دیگر این کلیدها به منظور حفاظت و قطع کردن مدار در برابر برگشت جریان و یا افت ولتاژ بیش از حد مجاز و کشیده شدن جریان اضافه توسط مصرف کننده (اضافه بار) و اتصال کوتاه مدار به کار می روند. کلیدهای اولیه ابعاد و اندازه بزرگتری داشتند و به دلیل فشرده شدن و کوچک شدن به این بریکرها کلید اتوماتیک کمپکت گفته می شود.

بدلیل اینکه  کلید اتوماتیک کمپکت قابل قطع زیر بار است، پس می تواند مدار را در حالتی که برق شبکه وصل است، قطع کند. این خاصیت در مدارات فشار متوسط و قوی به عنوان یک مزیت به شمار می رود. چون بسیاری از کلیدها جداساز هستند و نمی توانند مدار را تحت بار قطع کنند.

تفاوت بین کلیدهای اتوماتیک و غیر اتوماتیک در این است که در کلیدهای اتوماتیک رله های الکترونیکی مختلف جهت تشخیص جریان اضافه بار و اتصال کوتاه و سایر پارامترها وجود دارد، مانند کلید اتوماتیک هوایی، اما کلیدهای غیر اتوماتیک صرفا جهت قطع و وصل مدار است و فاقد رله الکترونیک می باشد.

جهت حفاظت تابلو در برابر آتش سوزی و به منظور بالا بردن امنیت تجهیزات داخل تابلو برق از کلیدهای اتوماتیک کمپکت استفاده می گردد. کلیدهای اتوماتیک کمپکت از رنج 16 الی 1600 آمپر ساخته می شوند. کلیدهای اتوماتیک در انواع تک پل، دو پل، سه پل و چهار پل تولید می شوند. کلیدهای اتوماتیک کمپکت از عمر بسیار بالاتر و قدرت قطع بالاتری نسبت به کلیدهای مینیاتوری و کلیدهای حرارتی برخوردار هستند. قدرت قطع کلیدهای اتوماتیک کمپکت از 16 تا 150 کیلو آمپر می باشد.

کلیدهای اتوماتیک کمپکت که به آن کلید اتوماتیک می گویند، به صورت دسته بندی های زیر و با حفاظت های اضافه بار، اتصال کوتاه و نشتی جریان زمین تقسیم می شوند:

کلید اتوماتیک کمپکت غیر قابل تنظیم (فیکس یا Fix):
کلیدهای اتوماتیک فیکس از لحاظ رنج جریان قابل حفاظت غیر قابل تنظیم هستند.

کلید اتوماتیک کمپکت قابل تنظیم (Adjustable):
که این نوع کلید نیز به دو دسته کلید اتوماتیک کمپکت قابل تنظیم حرارتی - مغناطیسی و کلید اتوماتیک کمپکت قابل تنظیم الکترونیکی تقسیم می شود. در نوع کلیدهای اتوماتیک قابل تنظیم، امکان تنظیم جریان از 0.6 یا 0.8 تا 1 برابر جریان بار کامل وجود دارد.

پارامترهای کلید اتوماتیک

در تشریح مشخصه های فنی کلید کمپکت همراه با کلید های مذکور بر بدنه آنها می توانید شاهد مشخصه هایی باشید که معرف توانمندی ‌های کلید می باشند. این مشخصه ها شامل اعدادی است که هر کدام با در نظر داشتن شرایط کاری کلید اتومات تعریف شده‌ اند. مانند:
• In: معرف جریان نامی در کلید کمپکت است. این مشخصه در تعریف کلید کمپکت، معرف جریانی است که کلید می تواند تحت شرایطی از قبل تعریف شده، تحت آن جریان فعالیت داشته باشد.
• Im: معرف جریان اتصال کوتاه کلید است. غالباً این جریان را در رنجی مابین 5 تا 1۰ در برابر جریان نامی کلید انتخاب می کنند. در چنین حالتی در صورت وقوع جریان های هجومی، کلید زمانی احساس اتصال کوتاه خواهد داشت که این جریان تامین شده باشد.
• Icm: معرف قدرت نهایی کلید اتومات در وصل جریان اتصال کوتاه می باشد.
• Icu: مشخصه قدرت قطع نهایی در کلید کمپکت است. این مشخصه تعریف می ‌کند که کلید کمپکت قادر است تا حداکثر چه میزان از جریان اتصال کوتاه را بدون هر گونه آسیب قطع نماید.
• Uc: معرف ولتاژ نامی در کار کلید کمپکت می باشد. معمولا این ولتاژ معرف ولتاژ فاز به فاز سیستم خواهد بود.
• Ui: معرف حداکثر ولتاژی که می تواند در سیستم ایجاد گردد و کلید کمپکت قادر به تحمل آن خواهد بود.
