سیستم ساخت قاب سبک فولادی , یک سیستم ساختمانی است که برای اجرای ساختمان های عمدتا کوتاه مرتبه (تا 5 طبقه) استفاده می شود

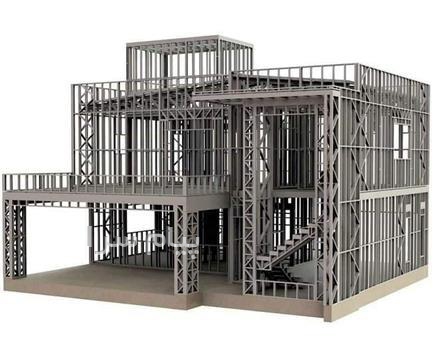

این سیستم که شباهت زیادی به روشهای ساخت ساختمانهای چوبی دارد، براساس کاربرد اجزایی به نام استاد” (یا وادار) و تراک” (یا رانر) شکل گرفته است، و از ترکیب نیمرخ های فولادی گالوانیزه سرد نوردشده، ساختار اصلی ساختمان برپا می شود. مقاطع مورد استفاده در این سیستم U ،C و Z است ، که معمولاً با اتصالات سرد به یکدیگر متصل می شوند.
هر دیوار از تعدادی اجزای عمودی C شکل (استاد) به فواصل 40 تا 60 سانتی متر ، که در بالا و پایین به اجزای افقی ناودانی U یا C شکل (تراک یا رانر) متصل شده اند، تشکیل می شود. در صورتی که از مقاطع C شکل به عنوان تراک (رانر) استفاده شود، لازم است برشهایی در محل نصب استاد انجام گیرد.
این سیستم در اکثر موارد با سقف سبک و به صورت موردی با انواع دیگر سقف اجرا
می شود. ابرسازان تولید کننده سازهLSF درشیراز . 1
تیر و تیرچه های این نوع سقف های سبک ، همانند استاد و تراکهای دیوارها است .
سقف نهایی معمولاً از نوع شیبدار و با استفاده از خرپاهای فلزی ساخته شده از
پروفیل های سرد نورد شده در نظر گرفته میشود . قسمت های دیگر ساختمان نیز با استفاده از پروفیل های سرد نوردشده اجرا می شوند و با انواع مختلف تخته ( گچی ، سیمانی ، چوبی) پوشیده می شوند.
پوشش نهایی این سیستم می تواند با انواع تخته های ساختمان از جمله, تخته سیمانی , چوب , تخته گچی و یا مصالح بنایی , سفال , آردواز صورت گیرد.
شالوده(فونداسیون) ال-اس-اف LSF
شالوده مورد نیاز برای این سیستم، شالوده نواری است، که زیر دیوارهای باربر قرار میگیرد.
در شرایطی که مقاومت خاک خیلی کم باشد، می توان از شالوده گسترده نیزاستفاده کرد.
شالوده پیش ساخته نیز در بعضی موارد به کار گرفته می شود. لازم به توضیح است سیستم LSF می تواند مستقیماً روی شالوده نصب شود ، یا اینکه بخش مدفون یا نیمه مدفون ساختمان با سیستم دیگری (برای مثال ICF) اجرا شود و سیستم LSF روی سازه بتنی اجرا شده نصب شود
اتصالات سرد قطعات،ال-اس-اف LSF به سه روش زیر قابل اجراست
1- مونتاژ در پای کار : در این روش، مقاطع C و U و Z به صورت برش خورده و کدگذاری شده به سایت منتقل میشوند و در محل اجرا، با اتصالات سرد به یکدیگر نصب می شوند. می توان یک دیوار را به صورت خوابیده روی زمین درست کرد و سپس آن را بلند کرد و در محل خود نصب کرد(روش تیلت آپ )، و یا قطعات را در محل نصب خودشان به هم وصل کرد، که روش اول از دقت اجرای بیشتری برخوردار است.
2- سیستم پانلی: در این روش، دیوارها و سقف ها به صورت صفحه هایی پیش ساخته، که در آنها علاوه بر اتصالات سرد، گاهی از جوش نیز استفاده شده، به سایت منتقل می شوند و در کارگاه به وسیله اتصالات سرد به یکدیگرمتصل می شوند.
3- سیستم جعبه ای : این روش معمولاً برای ساخت فضاهای کوچک ساختمان مانند سرویس ها و با کانکس استفاده می شود. جعبه های پیش ساخته پس از انتقال به کارگاه، کنار هم چیده شده و به یکدیگر متصل می شوند.
در این روش، اتصالات حجم زیادی از عملیات اجرایی را تشکیل می دهد. اتصالات عمدتاً از نوع خشک هستند، که به صورت پیچ و مهره، پیچ خودکار سرمته ای و ساده، بدون پیش سوراخ کردن یا با پیش سوراخ کردن، و یا میخ شلیکی، اجرا می شوند.
انواع پیچهای مورد استفاده برای اتصال قطعات سرد نورد شده
در مواردی که قطعه به صورت پیش ساخته (پانلی یا جعبه ای) در کارخانه تهیه می شود، از اتصالات جوشی نظیر جوش ذوبی یا جوش انگشتانه نیز استفاده میشود. تولید کننده سازهLSF درشیراز
هر چند استفاده از اتصالات جوشی در سایت متداول نیست و انجام آن منوط بر رعایت ضوابط و مقررات خاص مربوط به جوشکاری اعضاء سرد نورد شده مطابق استاندارد AISE وآئین نامه های AWS و AISC است.
در صورتی که نیاز به تقویت اتصالات باشد، می توان از قطعات نبشی و یا C شکل استفاده کرد
اجرای نما درسازه ال اس اف LSF
ابرسازان تولید کننده سازهLSF درشیراز.1

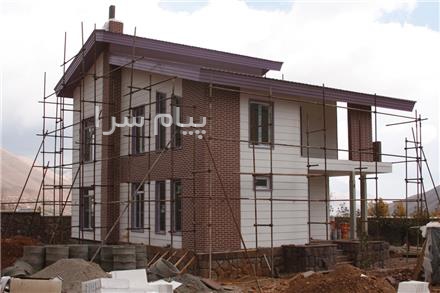

نمای سیستم LSF از مصالح گوناگونی می تواند تشکیل شود. صفحات تخته سیمانی و تخته گچی و تخته چندلا، جزو متداول ترین مصالح نمای سیستم است، که مستقیماً با پیچ به استادها متصل می شوند .
نماهای اجرا شده با تخته های سیمانی درزدار همان گونه که در بخشهای قبلی گزارش نیز مطرح شد، استفاده از مصالح سفالی به صورت تر و خشک نیز در پوشش دیوارهای این سیستم معمول است.
در حالت اجرای تر در صورتی که نمای آجری مدنظر باشد، از بست هایی برای اتصال دادن ملات آجرکاری به استادها استفاده می شود .
روش دیگر اجرای تر، نمای اندود نازک روی پلی استایرن منبسط است. در این حالت، پس از نصب تخته تقویت شده به استادها، عایق پلی استایرن منبسط با چسب ، سب روی آن کارگذاشته می شود. در پایان، اندود نازک با شبکه تقویت کننده روی عایق حرارتی اجرا می شود. ‌
