موتورگیربکس های آویز سری F
قابل استفاده در تمامی صنایع
مزایا :
-تراکم گشتاور بالا
-حد بالای تحمل بارهای آویخته
-واحدهای دنده ای چند مرحله ای برای سرعت های خروجی کم
-گزینه خلاصی کاسته F37….F115
سری F (دو مرحله ای , سه مرحله ای)
موتورگیربکس های فوق باریک آویز ما راه حل بهتری برای مواردی هستند که فضا محدود است. تنوع زیاد در طرح و اندازه امکان استفاده از موتورگیربکس ها را در شرایط مختلف حتی در نامطلوب ترین آنها تضمین میکند. موتورگیربکس های آویز SEW-EURODRIVE معمولا در سیستم های انتقالی (تسمه نقاله) و عمل آوری مواد مورد استفاده قرار میگیرند. امکان انتخاب بین حالت های نصب از پایه ، نصب از لبه یا نصب از شافت برای شما وجود دارد. مدل آویز با خلاصی کاسته هم برای مواردی که نیاز به نصب دقیق و حساس باشد به صورت سفارشی در دسترس است.
مدل های موجود :
-مدل نصب از پایه یا نصب از لبه
-مدل نصب از لبه B5 یا B14
-شافت دار یا هالو شافت
-هالو شافت با اتصال کلیدی ، با دیسک نگه دارنده ، شافت با هزارخار یا TorqLOC
اطلاعات فنی :
عنوان
واحد
مقدار
نسبت کاهش هر واحد
[i]
3.77 - 281.71
نسبت کاهش واحد چند مرحله ای
[i]
87 - 31434
گشتاور خروجی
[Nm] (lb-in)
130 - 18000 (1150 - 159300)
(در مدل های خلاصی کاسته هم همین است)
محدوده قدرت موتور
[kW] (HP)
0.12 – 200 (0.16 - 268)
مدل های کاهنده ی آویز
مدل
اندازه
27
37
47
57
67
77
F
Footmounted
F27
F37
F47
F57
F67
F77
FA.B
Footmounted / Hollow shaft
FA27B
FA37B
FA47B
FA57B
FA67B
FA77B
FV.B
Footmounted / Hollow shaft /Spd hollow shaft
FV27B
FV37B
FV47B
FV57B
FV67B
FV77B
FH.B
Footmounted
/ Hollow shaft / Shrink disc
FH27B
FH37B
FH47B
FH57B
FB67B
FB77B
FF
B5 flangemounted
FF27
FF37
FF47
FF57
FF67
FF77
FAF
B5 Flangemounted / Hollow shaft
FAF27
FAF37
FAF47
FAF57
FAF67
FAF77
FVF
B5 Flangemounted / Hollow shaft / Spd hollow shaft
FVF27
FVF37
FVF47
FVF57
FVF67
FVF77
FHF
B5 Flangemounted / Hollow shaft / Shrink disc
FHF27
FHF37
FHF47
FHF57
FHF67
FHF77
FA
Hollow shaft
FA27
FA37
FA47
FA57
FA67
FA77
FV
Hollow shaft / Spd hollow haft
FV27
FV37
FV47
FV57
FV67
FV77
FH
Hollow shaft / Shrink disc
FH27
FH37
FH47
FH57
FH67
FH77
FT
Hollow shaft / TorqLOC®
FT27
FT37
FT47
FT57
FT67
FT77
FAZ
B14 Flangemounted / Hollow shaft
FAZ27
FAZ37
FAZ47
FAZ57
FAZ67
FAZ77
FVZ
B14 Flangemounted / Hollow shaft / Spd hollow shaft
FA27B
FA37B
FVZ47
FVZ57
FVZ67
FVZ77
FHZ
B14 Flangemounted / Hollow shaft / Shrink disc
FV27B
FV37B
FHZ47
FHZ57
FHZ67
FHZ77
موتورگیربکس های حلزونی- مارپیچ سری S
-
عملکرد مرقوم بصرفه
-
صدای کم
-
حد بالای تحمل بارهای آویخته
واحد های گیربکسی حلزونی , مارپیچی SEW , EURODRIVE ترکیبی از حلزونی , حلزونی , مارپیچی بوده و از همین رو نسبت به مدل های متداول حلزونی , مارپیچی کارامدترند. به دلیل بازدهی فوق العاده شان ، این واحدهای محرک در تمام بخش های مختلف صنعت ، و با توجه به نیازهای مختلف سرعت و گشتاور قابل استفاده و کاربردی هستند. ضریب کاهش مدل های حلزونی , مارپیچی و صدای کم آنها هنگام کار ، این مدل ها را به راه حلی ایده آل برای کاربردهای ساده تبدیل کرده است.
مدل های در دسترس :
-مدل های نصب از پایه، یا نصب از لبه
-مدل های نصب از لبه B5 یا B14
-شافت دار یا هالو شافت
-هالو شافت با اتصال کلیدی، با دیسک نگه دارنده، شافت با هزارخار یا TorqLOC
اطلاعات فنی
عنوان
واحد
مقدار
نسبت کاهش هر واحد
[i]
3.97 - 288.00
نسبت کاهش واحد چند مرحله ای
[i]
110 - 33818
گشتاور خروجی
[Nm] (lb-in)
92 - 4000 (810 - 35400)
محدوده قدرت موتور
[kW] (HP)
0.12 - 30 (0.16 - 40)
مدل های حلزونی - مارپیچ
مدل
اندازه
37
47
57
67
77
87
97
S
Foot-mounted
S37
S47
S57
S67
S77
S87
S97
SF
B5 Flange-mounted
SF37
SF47
SF57
SF67
SF77
SF87
SF97
SAF
B5 Flange-mounted/Hollow shaft
SAF37
SAF47
SAF57
SAF67
SAF77
SAF87
SAF97
SHF
B5 Flange-mounted/Hollow shaft
/ Shrink disc
SHF37
SHF47
SHF57
SHF67
SHF77
SHF87
SHF97
SA
Hollow shaft
SA37
SA47
SA57
SA67
SA77
SA87
SA99
SH
Hollow shaft/Shrink disc
SH37
SH47
SH57
SH67
SH77
SH87
SH97
ST
Hollow shaft/TorqLOC
ST37
ST47
ST57
ST67
ST77
ST87
ST97
SAZ
B14 Flange-mounted/Hollow shaft
SAZ37
SAZ47
SAZ57
SAZ67
SAZ77
SAZ87
SAZ97
SHZ
B14 Flange-mounted/Hollow shaft/Shrink disc
SHZ37
SHZ47
SHZ57
SHZ67
SHZ77
SHZ87
SHZ97
سری P.2 : خورشیدی
تا 26% افزایش در گشتاور
جدید
سری P در 11 اندازه مختلف محدوده گشتاوری از 25kNm تا 631kNm را پوشش میدهد.
گیربکس های سری p ما راه حلی ایده آل برای استفاده در ماشین هایی با گشتاور بالا و فضای نصب محدود هستند. در این مدل ها ، موتورگیربکس مستقیما با واحد کاهنده خورشیدی درگیر میشود:
کم جا و اقتصادی
-بدون نیاز کوپلینگ
-بدون نیاز به لبه های میانی
-بدون نیاز به لبه های تبدیل
گشتاور در هر کدام از این ها تا 26% افزایش داشته است:
اکنون گشتاور نسبی محدوده ای از 25kNm تا 631kNm را دربر میگیرد.
با انتخاب واحدهای خورشیدی کوچکتر و جمع و جور تر کاهش هزینه و بهینه سازی در فضا صورت گرفته است. کاربرد موتورگیربکس های سری P در هر جایی است که نیاز است باری سنگین با سرعت کم جابجا شود.
مزایا :
-قابلیت تحمل بارهای شعاعی بیشتر نسبت به مدل های مشابه
-یک موتورگیربکس خورشیدی در مقایسه با یک واحد مستقل کاهنده خورشیدی ، تبدیل ، کوپلینگ و موتور به صرفه تر است.
-یک موتورگیربکس خورشیدی از آنجایی که به اجزای میانی همانند فلنج های تبدیل و کوپلینگ ها احتیاجی ندارد ، کوچکتر (کوتاهتر) است.
-درجه بندی ظریف نسبت دنده ها به دلیل تنوع زیاد موتورگیربکس های SEW در قسمت ورودی
اطلاعات فنی :
طرح واحد کاهنده
تعداد مراحل کاهش
نسبت کاهش
MN2 گشتاور اسمی [kNm]
کاهنده حلزونی خورشیدی (موتورگیربکس)
PRF
4 و 5 مرحله
100… 4000
25… 631
کاهنده حلزونی , مورب خورشیدی
(موتورگیربکس)
PKF
5 مرحله
140… 4000
25… 631

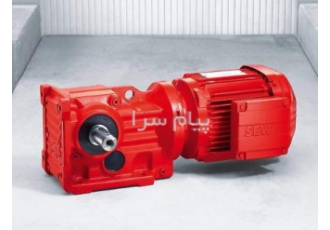

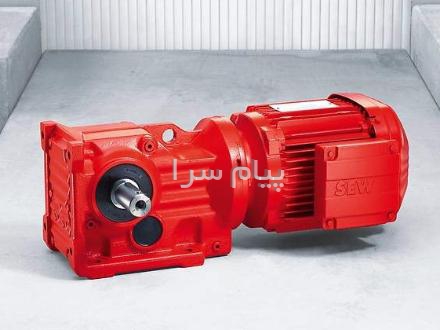

موتورگیربکس های کرانویل پینیون سری K
مزایا
-تراکم قدرت بالا
-بدون سایش
-عمر سرویس طولانی
-بازدهی بالای 90% واحد کاهنده
-واحد کاهنده چند مرحله ای برای سرعت های خروجی کمتر
-مدل های دومرحله ای و سه مرحله ای
-گزینه خلاصی کاسته برای مدل سه مرحله ای
سری K (دو مرحله ای , سه مرحله ای)
واحدهای کاهنده کرانویل پینیون SEW-EURODRIVE راندمان های بالای 90% را برای گشتاور در هر دو جهت و به ازای هر سرعت ورودی تامین میکند. با طراحی برای عملکرد طولانی ، سیستم دنده های بسیار بادوام ، عملکردی با گشتاور زیاد و بدون سایش را ممکن میسازند. با موتورگیربکس های حیرت انگیز کرانویل پینیون ما ، شما سیستم کاهنده زاویه ای کم مصرف را در سرانگشتان خود دارید. از آنجایی که این ها عمر سرویس دهی بالابین هر دوره بازبینی تعمیراتی دارند برای استفاده هایی مثل موتورهای سنکرون AC ، سروو موتورهای سنکرون و اسنکرون مناسب هستند. حالت خلاصی کاسته در مواردی که نیاز به نصب دقیق و حساس باشد برای مدل های K37 تا K187 در دسترس است.
مدل های موجود :
-مدل های نصب از پایه یا نصب از لبه
-مدل های نصب از پایه B5 یا B14
-شافت داریا هالو شافت
-هالو شافت با اتصال کلیدی، با دیسک نگه دارنده، شافت با هزارخار یا TorqLOC
اطلاعات فنی :
K..19 – K..49
(دو مرحله ای)
K..37 , K..187
(سه , مرحله ای)
تعداد اندازه ها
4
