برد آموزشی رزبری پای در کرج برد رزبری پای با توجه به امکانات ویژگیها

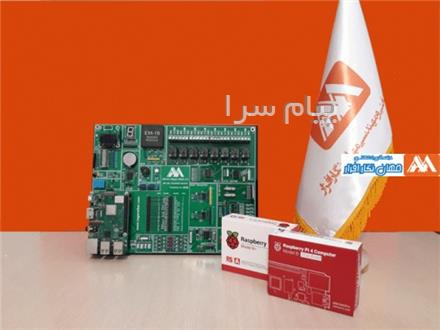

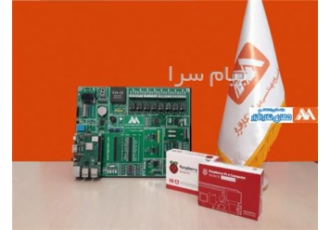

برد رزبری پای با توجه به امکانات، ویژگیها و قابلیت های نرم افزاری که برای آن در نظر گرفته شده است ،توجه بسیاری از علاقه مندان به مباحث سخت افزار و نرم افزاری را به خود جلب کرده است.شرکت فنی و مهندسی مهان نگار افزار ،در راستای اهداف خود در جهت تولید برد های آموزشی ،برد آموزشی MNA-TR-02 را طراحی نموده است. سادگی در طراحی ،استفاده از قطعات و ماژول های کاربردی ،سهولت در استفاده برای کاربر،خلاقیت در چگونگی استفاده از پایه ها توسط کاربر از جمله پارامترهای مهم در طراحی این برد می باشد.با استفاده از این برد می توان کلیه آزمایشهای از سطح مقدماتی تا کاربردهای پیشرفته اینترنت اشیا (IOT) را به سادگی، طراحی و پیاده سازی نمود.
ویژگیهای برد آموزشی پیشرفته Raspberry Pi
قابل استفاده برای برد RASPBERRY PI3 B+ و RASPBERRY PI4
دسترسی به کلیه برد رزبری
مجزا بودن همه واحد های روی برد
تصمیم گیری کاربر برای نحوه استفاده از پایه ها
دسترسی به ولتاژ 5 و 3/3 ولت روی برد
برد بورد برای بستن مدار های جانبی
بارگراف
4 عدد PUSH BUTTON به صورت PULL-DOWN
نمایشگر 7 قسمتی کاتد مشترک
نمایشگر OLED 12864 0.96“ با واسط I2C
نمایشگر RGB LED با آی سی WS2812
ماژول مبدل آنالوگ به دیجیتال 16 بیتی با واسط SPI
2 عدد پتانسیومتر برای ورودی آنالوگ
سنسور دمای دیجیتال DS18B20
سنسور LDR جهت تشخیص میزان روشنایی نور محیط
سنسور دما و رطوبت دیجیتال DHT11
درایو موتور DC با درایور L298 به همراه مدار تشخیص میزان جریان عبوری از موتور
درایو موتور STEPPER
ماژول RFID خوان EM-18
مبدل ولتاژ 3/3 ولت به 5 ولت و بالعکس
ماژول JOYSTICK با خروجی های آنالوگ موقعیت X و Y و تشخیص فشرده شدن سویچ
8 عدد رله با خروجی های NO و NC برای ایجاد کنتاکتهای 220V AC
آی سی تقویم DS3231 به همراه باتری BACK UP
BUZZER
دو عدد شیفت رجیستر برای ایجاد خروجی های موازی با ورودی سریال
