مجموعه آموزشی بانک خازنی در کرج مشخصات مجموعه آموزشی این مجموعه شامل یک

مشخصات مجموعه آموزشی :
این مجموعه شامل یک بدنه و یک پنل می‌باشد که قطعات روی سطح آن نصب گردیده‌اند.
بدنه از جنس ورق با استحکام مکانیکی بالا و رنگ الکترواستاتیک و مقاوم در برابر ساییدگی می‌باشد.
نمای جلو از جنس پلکسی گلاس با ضخامت مناسب و کیفیت بالا دارای ظاهر مناسب و چاپ زیبا می‌باشد.
شرح قطعات :

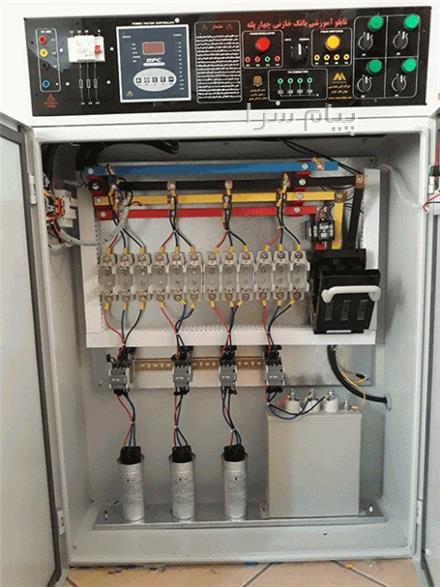

پنل شامل :
تابلو کنترل
رگولاتور اتوماتیک 4 پله
فیشهای ورودی برق اصلی و فیوز محافظ جان
فیش ها خروجی رگولاتور به همراه چراغ نمایشگر
فیش های خروجی حالت دستی به همراه چراغ نمایشگر
کلید انتخاب حالت دستی و اتوماتیک
فیشهای ورودی کنتاکتور
4 عدد کنتاکتور خازنی
کلید فیوز
ترانس جریان 100/5
فیوز های ورودی
ماهیت مصرف کننده‌های شبکه برق یا اکتیو می‌باشد یا راکتیو. وقتی که انرژی برق مصرف می‌شود و نتیجه آن برای ما ملموس است ، می‌گوییم توان اکتیو از شبکه دریافت کرده ایم، مانند روشنایی خانه، چرخش ماشین لباسشویی، و در کارخانجات صنعتی مانند عملکرد کمپرسورها و نوارنقاله‌ها و…. . یک نوع از انرژی هم وجود دارد که برای ما ملموس نیست اما بدون آن هم بسیاری از تجهیزات به ویژه الکتروموتور‌ها و بارهای با ماهیت سلفی قادر به عملکرد نخواهند بود. برای مثال چرخش یک موتور نیازمند میدان مغناطیسی داخل آن میباشد که تماما نیازمند توان راکتیو می‌باشد و از طرفی لازم به ذکر است که شبکه برق توان اکتیو یا مفید را به ما داده و اگر توان راکتیو را از شبکه برق بخواهیم چون جریان بیشتری از اداره برق مصرف می‌کنیم به همان نسبت هم باید هزینه بیشتری به اداره برق بپردازیم.در واحد‌های صنعتی و به طور کلی جاهایی که مصرف کننده آنها سلفی می‌باشد علاوه بر توان اکتیو از توان راکتیو هم استفاده می‌کند.
بانک خازن توان راکتیو مصرفی را وارد مدار ما می‌کند و با این وجود ما توان راکتیو که برای راه اندازی الکترو موتور نیاز داریم از شبکه برق نمی‌گیریم و توسط بانک خازن نیاز شبکه به توان راکتیور را تامین می‌کنیم و با این کار انگار باری از دوش شبکه برق برداشته ایم که هم به نفع ما هست چون هزینه قبض برق مان کمتر می‌شود و هم به نفع اداره برق است چون فشار کمتری بر شبکه برق اعمال می‌شود.

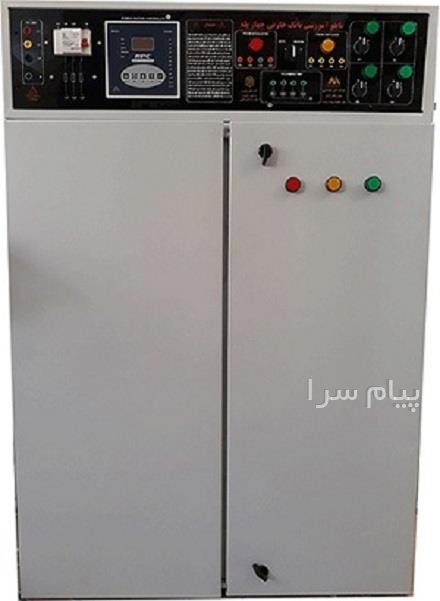

مجموعه آموزشی MNB-C401 نمونه ای آموزشی از یک سیستم تابلو بانک خازنی است که با استفاده از آن به سادگی می توان نحوه وارد کرن بارهای خازنی را به داخل مدار هم در حالت اتوماتیک و با استفاده از رگولاتور موجود در مدار و هم به صورت دستی و با استفاده از کلید هایی که برای این منظور در نظر گرفته شده است مشاهده و اثارات اصلاحی را در نمایشگر مشاهده نمود.
