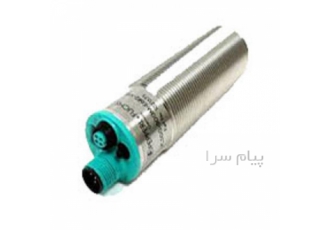

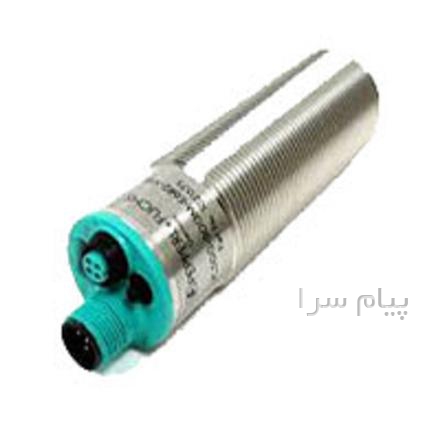

سنسور اولتراسونیک پپرل اند فوکس در تهران سیگنالهای پالس اولتراسونیک

سیگنالهای پالس اولتراسونیک از سطح مایع منتقل و منعکس می شوند. فرستنده برای سیگنالهای منعکس شده (پژواک) گوش می دهد و زمان تاخیر بین انتقال و دریافت را اندازه می گیرد. فاصله تا سطح مایع بطور خودکار با استفاده از تاخیر محاسبه شده محاسبه می شود. یک سنسور دمای انتگرال به طور مداوم دمای هوا را در اطراف فرستنده اندازه گیری می کند. سپس سرعت صدا را در هوا محاسبه می کند و به طور خودکار فاصله اثرات دما را جبران می کند
داده های تکنیکی
مشخصات عمومی
محدوده سنجش 30… 500 میلی متر
محدوده تنظیم 50… 500 میلی متر
باند 0… 30 میلی متر
صفحه هدف استاندارد 100 mm x 100 mm
فرکانس مبدل تقریبی 380 کیلوهرتز
حداقل تأخیر در پاسخ 21 میلی ثانیه
تنظیمات کارخانه 63 میلی ثانیه
شاخص ها / وسایل عملیاتی
LED سبز: روشن کردن
چشمک زن: حالت آماده به کار یا شیء عملکرد برنامه شناسایی شد
چراغ زرد 1: شی در محدوده ارزیابی
چشمک زن: عملکرد برنامه
چراغ زرد 2: شی در محدوده تشخیص
چشمک زن: عملکرد برنامه
LED قرمز: پلاگین دما / برنامه متصل نیست
چشمک زن: خطا یا عملکرد عملکرد برنامه شناسایی نشده است
اتصال دما / TEACH-IN جبران دما ، برنامه نویسی دامنه ارزیابی ، تنظیم عملکرد عملکرد
مشخصات برق
ولتاژ عامل UB 10… 30 V DC ، موج 10٪ SS
مصرف برق P0 0 900 mW
تأخیر زمان قبل از در دسترس بودن نمایشگر
500 ms
رابط
نوع رابط RS 232 ، 9600 بیت / ثانیه
همگام سازی دو جهته
امپدانس ورودی: 12 کیلومتر
پالس هماهنگ سازی: μ 100 میکرومتر ، محاسبه هماهنگ سازی
دوره: 2 ms
خروجی
خروجی نوع 1 خروجی فعلی 4… 20 میلی آمپر
خروجی 1 ولتاژ 0… 10 ولت
دامنه ارزیابی وضوح [mm] / 4000 ، اما 5 0.05 میلی متر است
انحراف منحنی مشخصه 0.2٪ of از مقیاس کامل
تکرار دقت
0.1 از مقیاس کامل
خروجی جریان امپدانس بار: 500 m اهم
خروجی ولتاژ:
1000 اهم
تأثیر دما 2٪ از مقیاس کامل (با جبران دما)
0.2 / / K (بدون جبران دما)
شرایط محیطی
دمای محیط -25… 70 ° C (-13… 158 ° F)
دمای ذخیره سازی -40… 85 ° C (-40… 185 ° F)
