آمپرمتر DC پنلی 9696

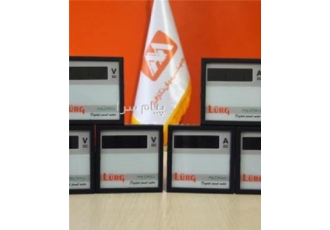

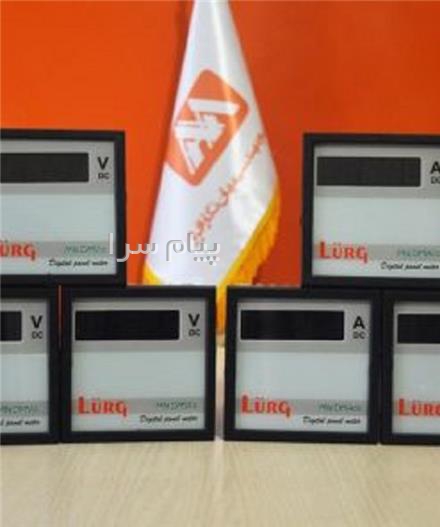

آمپرمتر DPM 9696 یک آمپرمتر 4.5 رقمی با قابلیت نصب روی تابلو می باشد.این دستگاه قابلیت اندازه گیری جریان DC (مستقیم) در محدوده 0 تا 75 آمپر با دقت بالا را دارا می باشد. دقت این آمپرمتر 1 درصد مقدار نهایی (Full Scale) می باشد و در تجهیزات و تابلوهایی که نیاز به اندازه گیری ولتاژ با دقت بالا باشد، می توان از این آمپرمتر استفاده نمود.(این آمپرمتر روی تابلوهای شارژر و دشارژ ساخت شرکت مهان نگار افزار که نیاز به دقت اندازه گیری بالایی دارند، نصب شده است.
در این تابلو ها از این آمپرمتر ها برای اندازه گیری جریان عبوری از شنت سری شده در مسیر باتری خودرویی سرب اسیدی که در محدوده ولتاژی 0 تا40 آمپر می باشد استفاده شده است).ورودی مورد نیاز برای اندازه گیری جریان ولتاژ دو سر یک شنت (shunt) است که در مسیر اندازه گیری جریان سری می شود. ولتاژ تغذیه از ورودی برق شهر (220 ولت AC ) تامین می شود و از طریق یک کانکتور به آمپرمتر داده می شود.همچنین این آمپرمتر دارای یک کانکتور برای اعمال ولتاژ ورودی دو سر شنت می باشد.
در صورت نیاز به کالیبره می توان با استفاده از پتانسیومتر SPAN و ZERO در نظر گرفته شده برای این منظور، کالیبراسیون را برای آن انجام داد. نمایشگر در نظر گرفته شده برای دستگاه دارای 5 digit است. این نمایشگر قابلیت نمایش ارقام 0 تا 75/00 آمپر با دو رقم اعشار را دارا می باشد.یک رقم برای نمایش جهت جریان می باشد.در صورتی که مقدار جریان شنت ورودی بیش از مقدار قابل اندازه گیری توسط دستگاه باشد، خطای خارج از محدوده بودن ورودی ظاهر می شود.، این خطا با نشان دادن عدد صفر روی 4 سگمنت نمایش و چشمک زدن نشان داده می شود.(در صورت اندازه گیری در محدوده منفی سگمنت علامت منفر را نشان خواهد داد) این آمپرمتر با دقت قابل توجه و قیمت مناسب می تواند جایگزین مناسبی برای آمپرمتر زیگلر ZIEGLER باشد.کانکتورهای در نظر گرفته شده در قسمت پشت دستگاه نیز دقیقا مشابه با مدل زیگلر در نظر گرفته شده است.بنابراین در صورت نیاز می توان به سادگی این مدل را جایگزین مدل زیگلر نمود.
