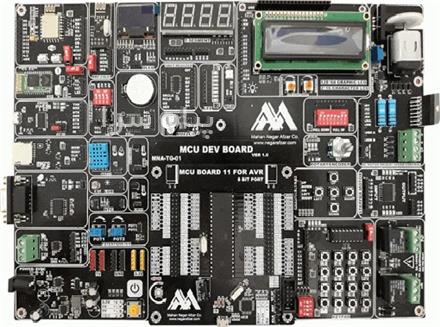

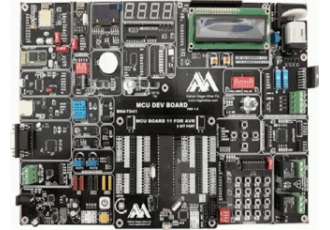

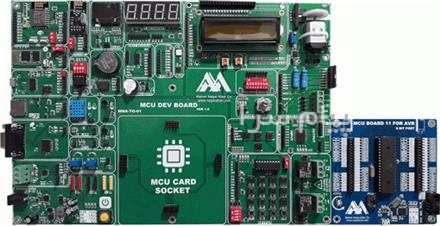

برد آموزشی پیشرفته میکروکنترلرهای AVR با هدف آموزش این نسل از میکروکنترلر ها طراحی گردیده است.برد آموزشی طراحی شده ساختاری ماژولار دارد و در طراحی سعی گردیده است که هر یک از قسمت های موجود در آن به صورت یک واحد مستقل در نظر گرفته شود.در این حالت کاربر می تواند با توجه به نیاز به واحد های مختلف ،برای استفاده از پایه های میکروکنترلر برنامه ریزی نماید .استفاده از این روش سبب افزایش اعتماد به نفس در طراحی برد هایی گردد که مخاطب خود تصمیم به ساختن آنها می نماید.بنابراین محدودیتی در نحوه سیم بندی و استفاده از پایه های میکروکنترلر وجود نخواهد داشت.
در طراحی برد از قطعات کاربردی موجود در بازار که در پروژه های مختلف می توانند مورد استفاده قرار گیرند استفاده شده است .بنابراین با راه ااندازی هر یک از قسمت های مختلف موجود در برد و ترکیب کردن این آزمایشات با یکدیگر می توان تست های اولیه یک پروژه کاربردی را پیاده سازی نمود.
ویژگی دیگری که در برد در نظر گرفته شده است ،استفاده از برخی ماژول های کاربردی بی سیم مانند ESP-01 ،HC_05 و NRF24L01 می باشد که با استفاده از این ماژول ها می توان یک نود برای کاربردهای اینترنت اشیا یا IOT را ایجاد نمود.
ویژگیهای برد آموزشی AVR پیشرفته
قابل استفاده با میکروکنترلر ATMEGA32 و ATMEGA16
دسترسی به کلیه پایه های میکروکنترلر
مجزا بودن همه واحد های روی برد
تصمیم گیری کاربر برای نحوه استفاده از پایه های میکروکنترلر
دسترسی به ولتاژ 5 و 3/3 ولت روی برد
برنامه ریز روی برد با برنامه ریز USBASP
8 عدد LED
8 عدد کلید با قابلیت تنظیم از طریق DIPSWITCH
5 عدد PUSH BUTTON به صورت PULL-DOWN
صفحه کلید ماتریسی 44 با قابلیت ایجاد اینتراپت
تراشه MC74C922 برای اسکن صفحه کلید کاتریسی با قابلیت ایجاد اینتراپت
نمایشگر 7 قسمتی 4 رقمی کاتد مشترک
نمایشگر OLED 12864 و 96“ با واسط I2C
WS2812 RGB LED
نمایشگر LCD متنی 216 با مدار کنترل BACK LIGHT
نمایشگر LCD گرافیکی 12864 با مدار کنترل BACK LIGHT (اختیاری)
2 عدد پتانسیومتر برای ورودی آنالوگ
سنسور دمای آنالوگ LM35
ترمیستور NTC
سنسور LDR جهت تشخیص میزان روشنایی نور محیط
انکودر چرخشی (ROTARY ENCODER)
درایو موتور DC با درایور L298 به همراه مدار تشخیص میزان جریان عبوری از موتور
درایو موتور پله ای (STEPPER)
2 عدد رله با خروجی های NO و NC برای ایجاد کنتاکتهای 220V AC
تراشه حافظه EEPROM خارجی
پورت RS232 جهت برقرار ارتباط UART
مبدل USB به سریال با ای سی FT232
واسط سریال RS485
واسط شبکه CAN
آی سی تقویم DS3231 به همراه باتری BACK UP
سوکت کارت حافظه MMC
ماژول ارتباط بی سیم NRF24L01
ماژول WI-FI ESP-12
ماژول بلوتوث HC-05
BUZZER
دو عدد شیفت رجیستر برای ایجاد خروجی های موازی با ورودی سریال
