پرشر سوئیچ برند دانفوس مدل KP۳۶ در مشهد توضیحات پرشر سویئچ دانفوس KP36

توضیحات:
پرشر سویئچ دانفوس KP36، یکی از تجهیزات پرکاربرد و متداول اندازه گیری فشار است که جهت کنترل و نظارت بر فشار در سیستم های تهویه مطبوع و تبریدی مورد استفاده قرار می گیرد.
این سوئیچ فشار برای جلوگیری از افزایش بیش از حد فشار یا کاهش بیش از حد آن برای جلوگیری از آسیب دیدگی تجهیزاتی مثل پمپ ها کاربرد دارد. به همین جهت پرشر سوئیچ ها جزء تجهیزات حفاظتی و ایمنی در یک سیستم کنترلی محسوب می شوند.
سوئیچ های فشار دانفوس در محدوده دمای محیطی از 40- تا 65+ درجه سانتی گراد عملکرد مناسبی دارند و هنگامی که دمای محیط تا 80 درجه سانتی گراد افزایش یابد حداکثر به مدت دو ساعت می توانند فعالیت کنند.

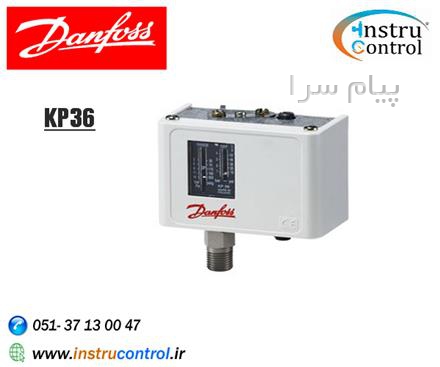

پرشر سوئیچ دانفوس KP36
پرشر سوئیچ KP36 تا فرکانس 1000Hz، ضد لرزش و ارتعاش است و روی براکت های دیواری (wall bracket) نصب می شود. در محیط هایی که لرزش و ارتعاش رخ می دهد توصیه می شود که پرشر سوئیچ دانفوس روی براکت های زاویه ای (angle bracket) نصب نشود.
یکی از مدل های بسیار پرکاربرد و پرمصرف سوئیچ فشار در صنایع مختلف از برند دانفوس دانمارک، پرشر سوئیچ مدل KP36 است. در این مقاله به معرفی پرشر سوئیچ دانفوس و مدل های پرمصرف آن در صنایع می پردازیم.
پرشر سوئیچ دانفوس KP36 چیست؟
پرشر سوئیچ دانفوس KP36، جهت کنترل فشار در سیالات گازی در صنایع نفت و گاز، پتروشیمی، تهویه مطبوع و غیره مورد استفاده قرار می گیرد.
این سری سوئیچ های فشار دارای یک کنتاکت الکتریکی SPDT (Single Pole Double Throw) و المنت فشار بیلوز می باشند. در واقع با رسیدن به مقدار فشار تنطیم شده کنتاکت فعال می شود و یک سیگنال الکتریکی (On/Off) به سایر تجهیزات نظیر پمپ، کمپرسور و فن ها ارسال می کند.
کنتاکت الکتریکی در پرشر سوئیچ KP دارای عملکرد ضربه ای Snap است به عبارت دیگر بیلوز فقط هنگامی فعال می شود که به مقدار قطع رسیده باشد. این سوئیچ های فشار به گونه ای طراحی شده اند که با به همان نسبت فشار سیال که بیلوز (Bellows) حرکت می کند، سوئیچ فشار نیز تغییر می کند.
جهت اطمینان از عملکرد ضربه ای کنتاکت از یک فنر امگا (Omega) ما بین بیلوز و سیستم کنتاکت استفاده می شود. پرشر سوئیچ های KP با محدوده ی تنظیم گسترده برای بویلرهای بخار و سیستم های گرمایشی به کار می روند.

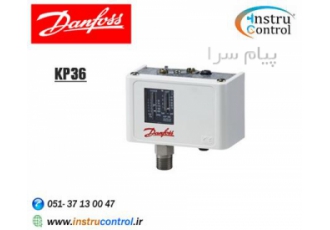

پرشر سوئیچ دانفوس KP36
مشخصات فنی سوئیچ فشار دانفوس مدل KP36
هر سری از پرشر سوئیچ های دانفوس مانند سری KP با ویژگی ها و مشخصات متفاوتی تولید می شوند. سری KP با توجه به متریال و رنج قابل اندازه گیری فشار دارای انواع مختلفی KP 35، KP 36 و KP 37 و… می باشد. برخی از مشخصات سوئیچ فشار مدل KP36 به شرح زیر می باشد:
1.پرشر سوئیچ دانفوس KP36 با متریال کنتاکت از نقره و ورق طلا دارای رنج های قابل تنظیم فشار از 0.2 تا 14 بار و از رنج 4 تا 12 بار می باشد.
2.قابلیت عملکرد در دمای فرآیندی از 40- تا 100 درجه سانتی گراد را دارد.
3.دارای کنتاکت از جنس نقره با مشخصلات الکتریکال جریان AC برابر 10 و 16 آمپر با ولتاژ 400 ولت و برای جریان DC دارای توان 12 وات با ولتاژ 220 ولت می باشد.
4.قسمت wetted part در پرشر سوئیچ KP36 شامل بیلوز و کانکتور می شود. بیلوز (Bellows) از متریال استنلس استیل یا فسفر برنز تولید می شود. همچنین قسمت کانکشن فشار از متریال استنلس استیل یا استیل پوشش دهی شده با نیکل می باشد.
5.رنج های اختلاف فشار قابل تنظیم از 0.7 تا 4 بار و 0.5 تا 1.6 بار می باشد.
6.ماکزیمم فشار قابل تحمل (مجاز) برای سوئیچ فشار سری KP36 حداکثر 17 بار است.
7.اتصال پرشر سوئیچ دانفوس KP36 از نوع رزوه ای و سایز آن “G 1/4 می باشد.
8.بر اساس استاندارد نفوذ IP30 و IP44 و در موارد خاص IP55 طراحی و تولید می شوند.
9.کابل ورودی پلاستیکی (Rubber) و با قطر 6 تا 14 میلی متر است.
پرشر سوئیچ دانفوس KP36 نیز دارای انواع و مدل های مختلفی با part number های ،060-110866 ،060-110891 ،060-113766 ،060-538766 ،060-122166 ،060-114466 و 060-450166 مورد استفاده قرار می گیرد. در جدول زیر مشخصات فنی دانفوس KP36 با شناسه 060-110866 ذکر می شود.
مدل سوئیچ فشار
KP36
نوع سوئیچ فشار
مکانیکی بیلوز
نوع کنتاکت
SPDT
محدوده فشار قابل تنظیم
2 تا 14 بار
ریتینگ کنتاکت
AC15=10 A, 400 V و AC1=16 A, 400 V و AC3=16 A, 400 V و DC13=12 W, 220 V و LR=112 A, 400 V
سایز اتصال
1/4 G
درجه حفاظت بدنه
IP30
حداکثر فشار کاری
17 بار
مشاهده محصولات پرشر سوئیچ دانفوس
مزایای دانفوس KP36
پرشر سوئیچ KP36 دارای مزایایی نسبت به سایر سوئیچ های فشار با برندهای دیگر است. برخی از این مزایا عبارتند از:
1.پرشر سوئیچ KP36 دارای طیف وسیعی از رنج قابل اندازه گیری است.
2.مقاوم در برابر ضربه و شوک های سیستم می باشد.
3.دارای کنتاکت الکتریکی (snap-action) می باشد که فرسایش و اصطکاک را به حداقل می رساند و این موضوع باعث افزایش طول عمر سوئیچ فشار و همچنین افزایش اطمینان در عملکرد سوئیچ خواهد شد.
4.پرشر سوئیچ KP36 ابعاد کوچک و وزن سبکی دارد که نصب و راه اندازی آن را در فضاهای کم ممکن میسازد.
5.مناسب برای جریان های مستقیم DC و جریان متناوب AC می باشد.
6.دارای اتصال الکتریکی از قسمت جلوی بدنه می باشد که باعث نصب آسان و صرفه جویی در فضای اشغالی توسط تجهیز می شود.
7.پرشر سوئیچ های تک قطبی (single) و ترموستات ها دارای کنتاکت الکتریکی SPDT هستند.
8.پرشر سوئیچ های دانفوس سری KPI برای سیالات مایع و هم برای سیالات گازی قابل استفاده می باشند.
9.دارای ورژن هایی با قابلیت ریست (reset) خودکار و دستی است.
10.مدل های خاص پرشر سوئیچ KP با متریال wetted part از استنلس استیل (فولاد ضد زنگ) برای آب غیر معدنی کاربرد دارند.
خرید پرشر سوئیچ دانفوس KP36
شرکت دانفوس DANFOSS یکی از بزرگترین تولید کنندگان تجهیزات کنترلی، حفاظتی و ایمنی است. این تجهیزات شامل انواع سنسور و ترانسمیتر های فشار و دما، انواع سوئیچ ها، شیر های برقی یا سلونوئید ولو می شوند. همچنین اکسسوری های این تجهیزات را شامل ترموول، بوبین های شیر برقی، براکت های نصب و… تولید می کنند.
